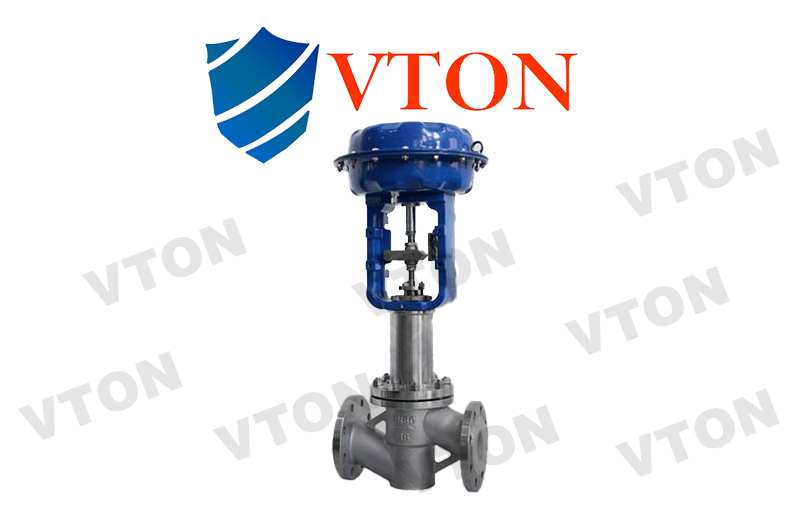

一、進口氣動襯氟調節閥概述 品牌：美國威盾VTON 進口氣動襯氟調節閥，Pneumatic fluorine lining control valve，也叫四氟耐耐腐蝕調節閥，耐酸堿調節閥，是由氣動薄膜執行機構和直通單座襯氟調節閥閥體兩部分組成。氣動襯四氟調節閥閥體接觸腐蝕介質的部位均采用耐腐蝕、抗老化的聚全氟乙丙烯，高壓襯氟塑工藝，又采用聚四氟乙烯波紋管密封。襯四氟氣動調節閥具有對酸、堿等高強腐蝕介質和有毒揮發的氣體、液體介質流量的調控進口襯氟氣動調節閥廣泛適用于化工、冶金、醫藥等行業中。 進口襯氟調節閥主要特點：
（1）耐腐性好：閥體內腔、閥芯、閥座、均包襯有3mm厚的聚全氟乙丙烯，能耐強腐蝕性流體。
（2）密封性能好：采用聚四氟乙烯波紋管和填料雙重密封。
（3）泄漏量少：由于閥芯、閥座是軟密封的泄漏量遠遠低于國家Ⅳ級標準。
（4）調節精度高：采用精小型的氣動執行機構和電動執行機構，體積小，重量輕。 二、進口氣動襯氟調節閥 技術參數 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 額定流量系數(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 | 允許壓差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | 額定行程 | 16 | 25 | 40 | 60 | 配用執行器型號 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B45 | 閥芯形式 | 單座柱塞式襯氟閥芯 | 流量特性 | 快開特性 |
三、進口氣動襯氟調節閥 執行機構 配置執行器類別 | VPA/B多彈簧簿膜執行機構 | 執行器型號 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | VPA/B-56 | 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 | 行程 | 10、16 | 24 | 40 | 40、60 | 100 | 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | 供氣壓力 | 140～400KPa | 氣源接口 | RC1/4" | 環境溫度 | -30～+70℃ | 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
四、進口氣動襯氟調節閥 性能指標 項目 | 不帶定位器 | 帶定位器 | 基本誤差% | ±5.0 | ±1.0 | 回差% | 3.0 | 1.0 | 死區% | 3.0 | 0.4 | 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 | 始點 | ±5.0 | ±1.0 | 氣關 | 始點 | ±5.0 | ±1.0 | 終點 | ±2.5 | ±1.0 | 額定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×閥額定容量 | 可調范圍R | 30：1 |
五、進口氣動襯氟調節閥 零件材料 閥體、閥蓋 | ZG230-450襯F46 | 閥座、閥芯 | 304襯F46 | 閥桿 | 304襯F46 | 導向套 | 304襯F46 | 波紋管 | 不銹鋼+F46 |
六、美國威盾VTON氣動高壓調節閥主要業績 云南新立有色金屬有限公司，北京科興生物，巴西石油，清華大學，中科院，云南天南冶化工有限公司、中國石油天然氣集團公司、深圳人民醫院、燕山石化、陽煤集團昔陽氯堿化工有限責任公司、上海華亭化工廠有限公司、北京化工廠、 廣州市自來水公司、江銅集團貴溪冶煉廠、九江有色金屬冶煉有限公司。
|
