一、進口氣動隔膜調節閥概述

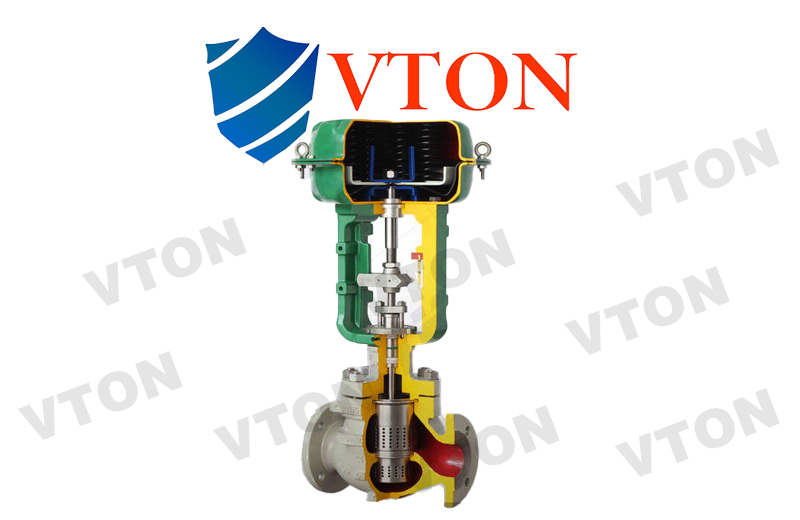

進口氣動隔膜調節閥，Pneumatic diaphragm control valve，也叫進口氣動調節型隔膜閥，美國威盾VTON品牌，是由多彈簧氣動薄膜執行器與隔膜調節閥閥體組成，接收4-20Ma或者1-5v信號，對介質（比如氯氣，腐蝕、劇毒氣體或者高粘度及懸浮顆粒流體）的流量，溫度，和壓力進行自動化調節的隔膜調節閥 氣動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),氣動隔膜調節閥特別適合于要求耐腐蝕、劇毒場合。氣動隔膜調節閥采用模塊化設計，可采用不同組合、配用各種附件。 二、進口氣動隔膜調節閥主要特點：
(1) 進口氣動隔膜調節閥采用輕型執行機構，高度及重量均可減小30%。
(2) 氣動隔膜閥閥體內表面有多種材料涂復層，避免介質直接接觸，承受強閥腐蝕性介質的腐蝕。
(3) 閥門關閉時，內、外泄漏量為零，特別適合于劇毒介質或不允許污染介質的閥節。
(4) 流路簡單，阻力小，額定流量系數比同口徑單座，套筒調節閥大。
三、進口氣動隔膜調節閥技術參數 公稱通徑(DN) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 流量系數 | KV | 8 | 12 | 16 | 38 | 60 | 68 | 90 | 150 | 300 | 500 | 600 | 1200 | 1800 | 允許壓差(MPa) | 1.0 | 0.89 | 1.0 | 1.0 | 1.0 | 1.0 | 1.0 | 0.6 | 0.38 | 0.15 | 0.09 | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | 額定行程 | 10 | 16 | 25 | 40 | 60 | 100 | 配用執行器型號 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | / | 閥蓋形式 | 標準型(-17～+250℃) | 壓蓋形式 | 螺栓壓緊式 | 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | 閥芯形式 | 隔膜式 | 流量特性 | 快開特性 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
四、進口氣動隔膜調節閥氣動執行器 配置執行器類別 | VPA/B多彈簧簿膜執行機構 | 執行器型號 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | VPA/B-56 | 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 | 行程 | 10、16 | 24 | 40 | 40、60 | 100 | 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | 供氣壓力 | 140～400KPa | 氣源接口 | RC1/4" | 環境溫度 | -30～+70℃ | 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
五、進口氣動隔膜調節閥性能指標 項目 | 不帶定位器 | 帶定位器 | 基本誤差% | ±5.0 | ±1.0 | 回差% | 3.0 | 1.0 | 死區% | 3.0 | 0.4 | 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 | 始點 | ±5.0 | ±1.0 | 氣關 | 始點 | ±5.0 | ±1.0 | 終點 | ±2.5 | ±1.0 | 額定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×閥額定容量 | 可調范圍R | 30：1 |
六、進口氣動隔膜調節閥零件材料 閥體 | HT200、ZG230～450或下述材質襯里 | 隔膜 | 丁荃膠、天然膠、聚四氟乙烯波紋 | 薄膜 | 丁腈橡膠夾增強滌綸織物 | 彈簧 | 60S12Mn、閥體襯里材質及適用范圍 |
七、進口氣動隔膜調節閥閥體襯里材料適用場合 閥體襯里 | 使用溫度（℃） | 適用介質 | 無襯里 | -10～+175 | 適用于非腐蝕性介質 | 軟橡膠 | -10～+85 | 有很好的耐磨性能，適用于水泥、粘土、煤塵、干燥化肥等 | 硬橡膠 | -10～+85 | 適用于無機械、鹽類、鹽酸、鍍金屬溶液、軟水、氯化物、氯氣等 | 氯丁膠 | -10～+105 | 適用于動物油、植物油和潤滑油，PH值變化范圍很大的腐蝕性泥漿�？鼓p性能良好 | 丁荃膠 | -10～+120 | 防腐性能和耐磨性能良好，對大部分無機酸和酸性灰漿的耐蝕性最好 | 搪瓷 | -10～+175 | 適用于溫?zé)o機酸、氧化酸、鹵素、醇類、酯類等化合物 | 氟46 | -10～+190 | 適用于硫酸、鹽酸、氫氧化鈉等強腐蝕介質 |
進口氣動隔膜調節閥隔膜襯里材料適用場合 隔膜材質 | 使用溫度（℃） | 適用介質 | 丁荃膠（B級） | -40～+100 | 大部分無機酸如：硫酸、氫氟酸、磷酸等適用，耐蝕性好，同時而各種堿和鹽類 | 天然膠（Q級） | -50～+100 | 主要用于凈化水、無機鹽和烯的礦物酸介質 | 聚四氟乙烯 | -10～+150 | 極優的化學穩定性、耐強酸、濃堿、強氧化劑的腐蝕 |

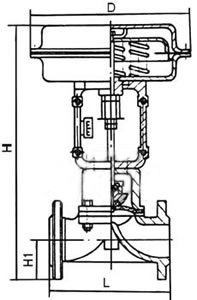

八、進口氣動隔膜調節閥外形尺寸 公稱通徑
DN(mm) | 外形安裝尺寸 | A | H | H1 | L | VMAT型 | ZMBT型 | 15 | 280 | 479 | 532 | 47.5 | 140 | 20 | 479 | 532 | 52.5 | 145 | 25 | 479 | 532 | 57.5 | 155 | 32 | 325 | 538 | 617 | 67.5 | 165 | 40 | 553 | 632 | 72.5 | 190 | 50 | 562 | 641 | 80 | 210 | 65 | 410 | 754 | 855 | 90 | 240 | 80 | 100% | 876 | 97.5 | 270 | 100 | 857 | 958 | 107.5 | 335 |
|
