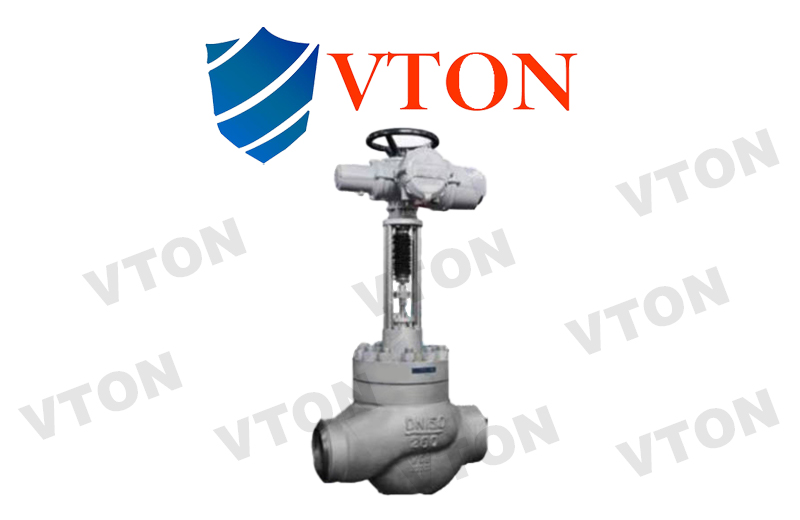

一、進口電動高壓閥概述 美國威盾VTON品牌 進口電動高壓閥，Electric high pressure valve由PSL系列或者3810L系列直行程電動執行機構和高壓閥體組成。電動高壓閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。電動高壓閥采用籠式節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。電動執行機構為一體化結構，內有伺服放大器,輸入控制信號(4～20mADC或1～5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。閥體為直通式，閥芯為單導向結構，閥體流路簡單，阻力小，電動高壓閥特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。電動高壓閥整體具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。 二、進口電動高壓閥主要技術參數 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 | 籠式 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | 允許壓差(MPa) | ≤ 公稱壓力 | 公稱壓力(MPa) | 10.0、16.0、25.0、32.0、45.0 | 額定行程 | 16 | 25 | 40 | 60 | 100 | 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃) | 壓蓋形式 | 螺栓壓緊式 | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | 閥芯形式 | 單座式、籠式 | 流量特性 | 等百分比 | 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | 環境溫度：-25～+70℃、環境濕度：≤95% |
三、進口電動高壓閥主要零件材料 1 | 閥體 | WCB | 304 | 316 | 316L | 2 | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 3 | 閥籠 | 304 | 304 | 316 | 316L | 4 | 閥芯 | 304 | 304 | 316 | 316L | 5 | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 6 | 閥蓋 | WCB | 304 | 316 | 316L | 7 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 8 | 閥桿 | 304 | 304 | 316 | 316L | 9 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 10 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 11 | 填料壓蓋 | WCB | 304 | 316 | 316L |
四、進口電動高壓閥主要性能指標 項目 | 指標值 | 基本誤差% | 配3810L±2.5； 配PSL±1.0 | 回差% | 配381L ±2.0； 配PSL±1.0 | 死區% | 1.0 | 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 | 始點±2.5 | 終點±2.5 | 電關 | 始點 | ±2.5 | 終點 | ±2.5 | 額定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×閥額定容量 | 可調范圍R | 30：1 |
|
