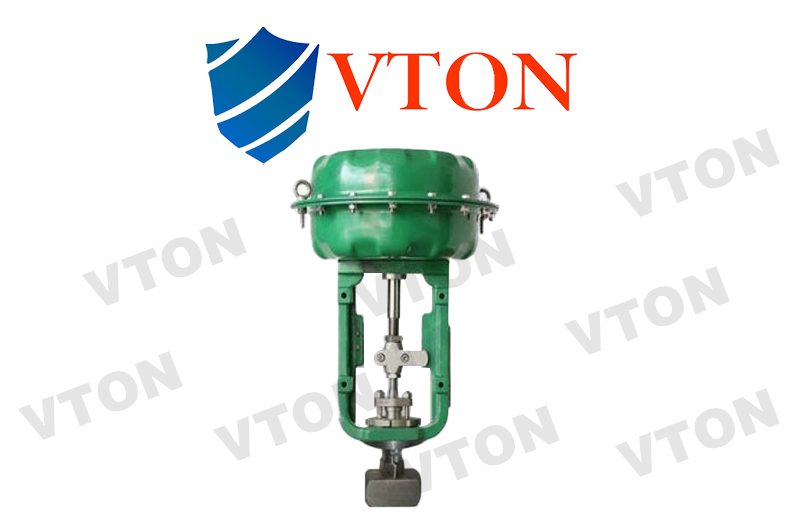

一、進口氣動小流量調節閥概述 品牌：美國威盾VTON 進口氣動小流量調節閥，Pneumatic small flow control valve，也叫進口氣動小口徑調節閥，由氣動薄膜執行器及微小流量調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動小流量調節閥具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。氣動小流量調節閥特別適用于液體、蒸汽等介質的主流量調節場合。 進口氣動小流量調節閥口徑DN1-DN15，是一種控制微小流量的特殊調節閥，廣泛應用于實驗室的實驗裝置上，或批量生產的工業裝置上，控制化學物品，燃料，香料或其它添加劑。調節閥流量系數0.001~0.63，流量系數從0.16~0.63的閥，只用一個相同閥座，閥座還可以倒過來使用。更換閥芯和閥座就可以改變流量系數。調節閥帶上定位裝置，利用反饋杠桿，可使閥的額定行程縮小40%或擴大20%。閥內組件不用螺紋連接，拆卸方便。 二、進口氣動小流量調節閥 技術參數 公稱通徑(DN) | G3/8"、1/2"、G3/4"、G1" | 閥座直徑 | 1.5 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 15 | 額定流量系數KV | 0.025 | 0.05 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.00 | 1.40 | 1.55 | 1.85 | 2.23 | 允許壓差(MPa) | ≤公稱壓力 | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0 | 配用執行器型號 | VPA/B-11 | 額定行程 | 8 | 10 | 12 | 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | 壓蓋形式 | 螺栓壓緊式 | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | 閥芯形式 | 單座式 | 流量特性 | 等百分比、直線性 |
三、進口氣動小流量調節閥 執行機構 配置執行器類別 | VPA/B多彈簧簿膜執行機構 | 執行器型號 | VPA/B-11 | 有效面積(cm2) | 200 | 行程 | 10、16 | 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | 供氣壓力 | 140～400KPa | 氣源接口 | RC1/4" | 環境溫度 | -30～+70℃ | 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
四、進口氣動小流量調節閥 性能指標 項目 | 不帶定位器 | 帶定位器 | 基本誤差% | ±5.0 | ±1.0 | 回差% | 3.0 | 1.0 | 死區% | 3.0 | 0.4 | 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 | 始點 | ±5.0 | ±1.0 | 氣關 | 始點 | ±5.0 | ±1.0 | 終點 | ±2.5 | ±1.0 | 額定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×閥額定容量 | 可調范圍R | 30：1 |
五、進口氣動小流量調節閥 零件材料 閥體 | WCB | 304 | 316 | 316L | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 閥座 | 304 | 304 | 316 | 316L | 閥芯 | 304 | 304 | 316 | 316L | 閥蓋 | WCB | 304 | 316 | 316L | 閥桿 | 304 | 304 | 316 | 316L | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 填料壓蓋 | WCB | 304 | 316 | 316L |
|
