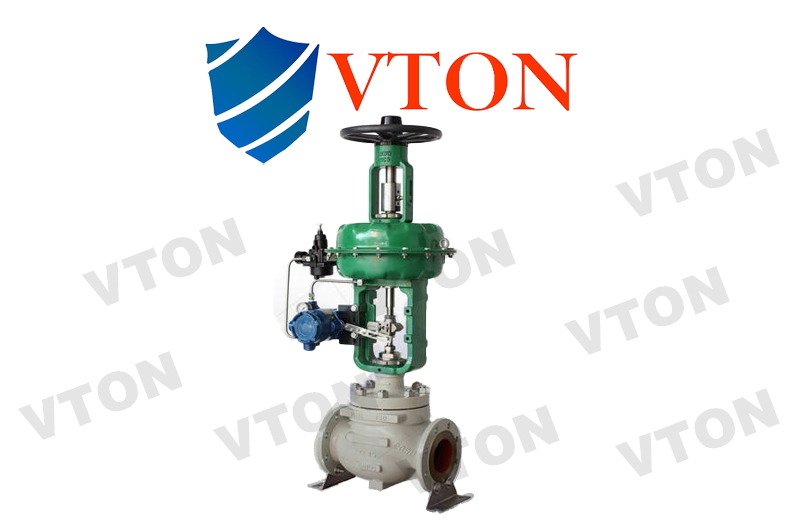

一、進口氣動蒸汽調節閥概述 進口氣動蒸汽調節閥，Pneumatic steam regulating valve，美國威盾VTON品牌，也叫進口氣動蒸汽控制閥，蒸汽氣動調節閥，氣動薄膜蒸汽調節閥，以空氣為動力源，以氣缸為執行器，并借助于電氣閥門定位器、轉換器、電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的4-20ma或者1-10v控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。 二、進口氣動蒸汽調節閥的特點： 1、控制簡單，反應快速，且本質安全，不需另外再采取防爆措施。 2、頂導向單座調節閥，結構緊湊，部件少、易維修。
3、閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。
4、可調范圍大，固有可調比為50。
5、執行機構采用多彈簧結構，高度減少30%、重量減輕30%。
6、金屬閥芯適用多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。 三、進口氣動蒸汽調節閥技術參數 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 | 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | 額定行程 | 16 | 25 | 40 | 60 | 100 | 執行器型號 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | VPA/B-56 | 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | 壓蓋形式 | 螺栓壓緊式 | 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | 閥芯形式 | 單座式、套筒式 | 流量特性 | 等百分比、直線性 |
進口氣動蒸汽調節閥執行機構 配置執行器類別 | VPA/B多彈簧簿膜執行機構 | 執行器型號 | VPA/B-22 | VPA/B-23 | VPA/B-34 | VPA/B-45 | VPA/B-56 | 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 | 行程 | 10、16 | 24 | 40 | 40、60 | 100 | 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | 供氣壓力 | 140～400KPa | 氣源接口 | RC1/4" | 環境溫度 | -30～+70℃ | 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) |
進口氣動蒸汽調節閥性能指標 項目 | 不帶定位器 | 帶定位器 | 基本誤差% | ±5.0 | ±1.0 | 回差% | 3.0 | 1.0 | 死區% | 3.0 | 0.4 | 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 | 始點 | ±5.0 | ±1.0 | 氣關 | 始點 | ±5.0 | ±1.0 | 終點 | ±2.5 | ±1.0 | 額定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×閥額定容量 | 可調范圍R | 30：1 |
四、美國威盾VTON氣動籠式調節閥主要業績 杭州娃哈哈集團、清華大學，中科院，華能國際電力股份有限公司、中國石油天然氣集團公司、中國葛洲壩水利水電工程集團有限公司、�？松梨�、寶鋼集團有限公司、上海華亭化工廠有限公司、北京化工廠、 廣州市自來水公司、江銅集團貴溪冶煉廠、九江有色金屬冶煉有限公司。
|
