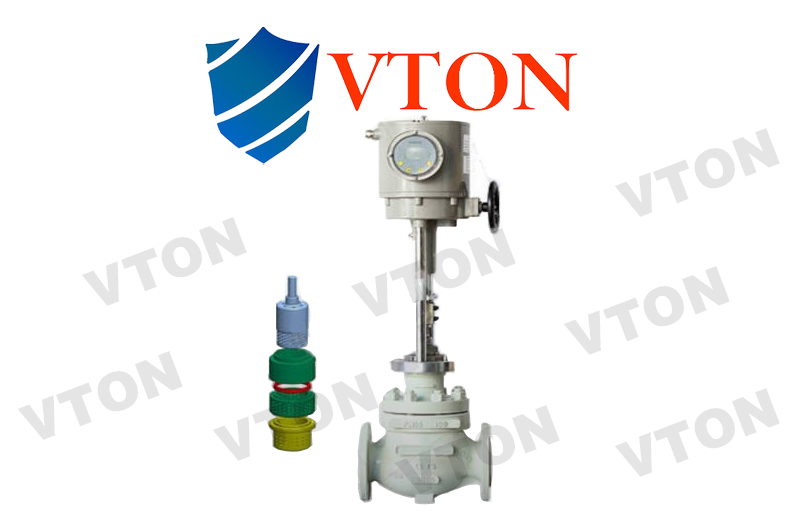

一、進口電動保溫調節閥概述 進口電動保溫調節閥—美國威盾VTON品牌，Electric Insulation control valve，采用智能一體化電裝，采用帶夾套保溫的閥體，適用于需要保溫的易凝固結晶的介質的壓力，溫度，流量的調節。當工藝介質的結晶溫度低于環境溫度或流體溫度降低，造成粘度增加或流體出現凝固時，這時在閥體和上閥蓋處增設蒸汽保溫夾套裝置，使工藝介質滿足過程控制的需要。電動保溫調節閥閥芯采用上導向結構，閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-2-1976標準。進口電動保溫調節閥配以3810系列(PSL系列)電子式電動執行器及低流阻調節閥閥體組成，電動執行機構為一體化結構，內有伺服放大器，輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。電動保溫調節閥的泄漏量符合ANSI B16.104標準。 二、進口電動保溫調節閥技術參數 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | 額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 | 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 | 允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 | 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 | 公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | 額定行程 | 16 | 25 | 40 | 60 | 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | 壓蓋形式 | 螺栓壓緊式 | 閥芯形式 | 單座式、套筒式 | 流量特性 | 等百分比、快開特性 | 配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | 執行器參數 | 電源電壓：220V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC | 防護等級：相當IP65、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄 | 環境溫度：-25～+70℃、環境濕度：≤95% |
三、進口電動保溫調節閥性能指標 項目 | 指標值 | 基本誤差% | 配V3810L±2.5； 配PSL±1.0 | 回差% | 配381L ±2.0； 配PSL±1.0 | 死區% | 1.0 | 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 | 始點±2.5 | 終點±2.5 | 電關 | 始點 | ±2.5 | 終點 | ±2.5 | 額定行程偏差% | ≤2.5 | 泄露量L/h | 0.01%×閥額定容量 | 可調范圍R | 30：1 |
四、進口電動保溫調節閥零件材料 閥體 | WCB | 304 | 316 | 316L | 墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 閥座/套筒 | 304 | 304 | 316 | 316L | 閥芯 | 304 | 304 | 316 | 316L | 導向套/并帽 | 304 | 304 | 316 | 316L | 中墊 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | PTFE\石墨墊片 | 閥蓋 | WCB | 304 | 316 | 316L | 閥桿 | 304 | 304 | 316 | 316L | 保溫夾套 | 25 | 304 | 316 | 316L | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | 螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 填料壓蓋 | WCB | 304 | 316 | 316L |
|
