一、進口氣動薄膜調節閥概述

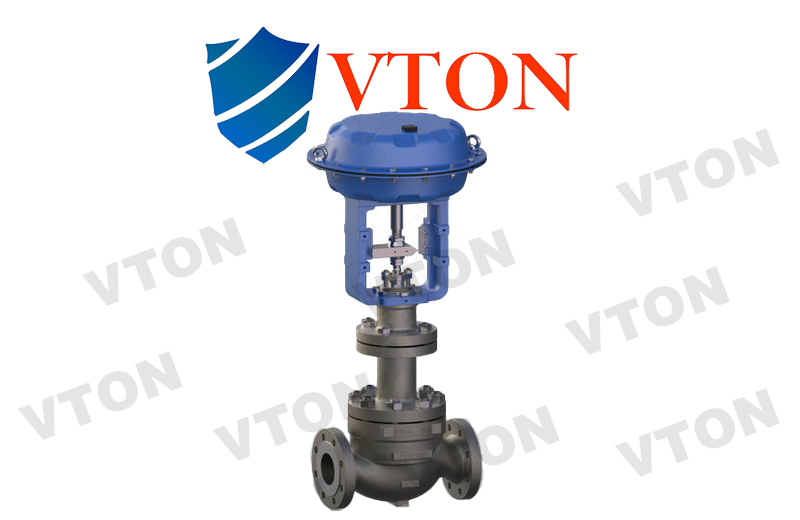

進口氣動薄膜調節閥，Pneumatic Diaphragm Control Valve，美國威盾VTON品牌，是由美國威盾VTON氣動薄膜執行機構和低流阻調節閥組成，以壓縮空氣為動力源，以氣動多彈簧薄膜執行機構為執行器，并借助于電氣閥門定位器、轉換器電磁閥、保位閥等附件去驅動閥門，實現開關量或比例式調節，接收工業自動化控制系統的4-20ma毫安或者0-10V伏的控制信號來完成調節管道介質的：流量、壓力、溫度等各種工藝參數。 主要產品有單子調節閥，雙座調節閥和套筒調節閥 1、 單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合； 2、 雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合； 3、 套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。 二、進口氣動薄膜調節閥主要技術性能指標 項目 | 指標值 | 基本誤差％ | 不帶定位器 | ±5.0 | 帶定位器 | ±1.0 | 回差％ | 不帶定位器 | 3.0 | 帶定位器 | 1.0 | 死區％ | 不帶定位器 | 3.0 | 帶定位器 | 0.4 | 允許泄漏量L/h | 1×10-3×閥額定容量 |
三、進口氣動薄膜調節閥規格與技術參數 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司
商洽生產 | 額定流量
系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | 公稱壓力MPa | 0.6 1.6 4.0 6.4 | 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | |
| 流量特性 | 直線、等百分比、快開型 | 介質溫度℃ | -15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) | 法蘭尺寸 | 鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79 | 法蘭形式 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | 閥體材質 | PN
(MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | 閥體型式 | 直通單座鑄造球型閥 | 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | 可配附件 | 定位器 手輪 電/氣轉換器 空氣過濾減壓器 | 可調比R | 30:1 | 氣源接頭 | M16×1.5 |
執行機構主要技術參數 型 號 | VPA(B)-1 | VPA(B)-2 | VPA(B)-3 | VPA(B)-4 | VPA(B)-5 | VPA(B)-6 | 有效面積cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 | 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 | 彈簧范圍KPa | 20～100(標準)；40～200；80～240；20～60；60～100 |
允許壓差 供氣壓力
MPa | 彈簧壓力
KPa | 公稱通徑 | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 0.14 | 20-100 | 允許壓差MPa | 5.3 | 3.7 | 2.3 | 1.3 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 | 0.05 | 0.035 | 0.24 | 40-200 | 6.4 | 6.4 | 5.5 | 3.1 | 1.8 | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.18 | 0.18 | 0.10 | 0.10 | 0.10 | 0.07 |
|
