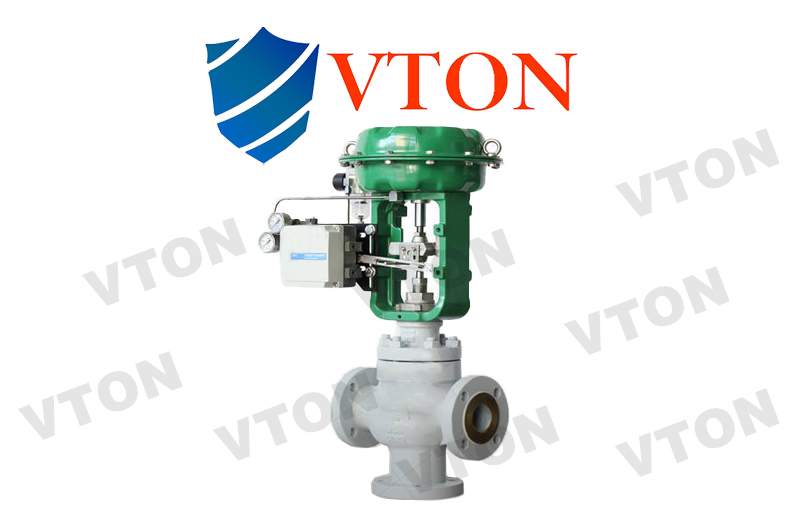

一、進口氣動籠式調節閥概述 進口氣動籠式調節閥，Pneumatic cage type regulating valve，美國威盾VTON品牌，也叫氣動套筒調節閥，是一種壓力平衡調節閥,采用籠式套筒導向、單座密封結構，配用多彈簧執行機構或者電動執行機構，流道呈S流線型，選用進口密封環。密封型式采用單座密封，流量特性曲線精度高，符合IEC534-2標準。調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。對高壓差流體介質的溫度，壓力，流量根據輸入模擬信號進行自動化調節。 美國威盾VTON氣動籠式調節閥有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種型式。產品公稱壓力等級有PN1.6、4.0 6.4、10.0；閥體口徑范圍DN20-DN300；適用流體溫度-150℃ -+560℃范圍內多種檔次；氣動籠式調節閥泄露等級氛分為Ⅳ級、Ⅴ級、Ⅵ級；流量特性有直線、等百分比。多種規格可供選擇。 二、氣動籠式調節閥 主要零件材料 零件名稱 | 材料 | 溫度范圍 | 閥體上閥蓋 | HT200 | -20～200℃ | ZG230-450 | -40～450℃ | ZG1Cr18Ni9Ti | -250～550℃ | ZG0Cr18Ni12Mo2Ti | -250～550℃ | 閥芯、閥座 | 1Cr18Ni9 | -250～550℃ | 0Cr18Ni12Mo2Ti | -250～550℃ | 填 料 | 聚四氟乙烯 | -40～200℃ | 膜 片 | 丁晴橡膠夾增強滌淪織物 | | 壓縮彈簧 | 60Si2Mn | | 膜 蓋 | A3 | |
三、氣動籠式調節閥 主要技術參數 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 可與本公司
商洽生產 | 額定流量
系數Kv | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | 公稱壓力MPa | 0.6 1.6 4.0 6.4 | 行程mm | 10 | 16 | 25 | 40 | 60 | 100 | | | 流量特性 | 直線、等百分比、快開型 | 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | 閥體材質 | PN
(MPa) | 0.6,1.6 | WCB(ZG230-450) CF3CF8 CF8M | 4.0,6.4 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | 閥體型式 | 直通單座鑄造球型閥 | 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | 上閥蓋形式 | 普通式(常溫型)、熱片式(中溫型)、低溫型 | 可調比R | 50:1 | 氣源接頭 | M16×1.5 |
四、美國威盾VTON氣動籠式調節閥主要業績 杭州娃哈哈集團、清華大學，中科院，華能?chē)?guó)際電力股份有限公司、中國石油天然氣集團公司、中國葛洲壩水利水電工程集團有限公司、埃克森美孚、寶鋼集團有限公司、上海華亭化工廠有限公司、北京化工廠、 廣州市自來水公司、江銅集團貴溪冶煉廠、九江有色金屬冶煉有限公司。
|
