一、進口壓力自緊式鍛鋼閘閥產品介紹：
品牌：美國威盾VTON 進口壓力自緊式鍛鋼閘閥，Pressure self tightening type forged steel gate valve，是指采用壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋螺紋連接，內壓自密封環密封的閘閥。 美國威盾VTON鍛鋼高壓閘閥適用于Class150～2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。 二、進口壓力自緊式鍛鋼閘閥參數 口徑:DN15~50 適用溫度:-200~650℃ 壓力:PN10-32Mpa，ANSI 150~2500LB 連接方式:法蘭，螺紋，承插焊，對焊 閥體材質:A105、LF2、F316 閥板材質:A105、F316 閥桿材質:F6,F316 閥座材質:Satellite
三、進口壓力自緊式鍛鋼閘閥特征
1.鍛鋼閥門采用壓力自緊式密封，閥體支管兩端為焊接連接。
2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。
3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。 4、全徑鍛鋼高壓閘閥或縮徑鍛鋼高壓閘閥
5、明桿支架式（OS&Y）
6、自定心壓板壓套式
7、螺紋連接內壓自緊式閥蓋
8、整體式上密封座
9、承插端符合ASME B16.11
10、螺紋連接端（NPT）符合ANSI/ASME B1.20.1
四、進口壓力自緊式鍛鋼閘閥零件材料與工況：
序號 | 零件名稱 | CS to ASTM 碳鋼 | AS to ASTM 合金鋼 | SS to ASTM 不銹鋼 | A105 | F22 | F304(L) | F316(L) | 1 | 閥體 | A105 | A182F22 | A182F304(L) | A182F316(L) | 2 | 閥座 | A276420 | A276304 | A276304(L) | A276316(L) | 3 | 閘板 | A182F430&410 | A182F304 | A182F304(L) | A182F316(L) | 4 | 閥桿 | A182F6 | A182F304 | A182F304(L) | A182F316(L) | 5 | 密封螺母 | A105 | A182F304 | A182F304(L) | F316(L) | 6 | 密封環 | A216 304L | A276316L | 7 | 閥蓋 | A105 | A182F22 | A182F304(L) | A182F316(L) | 8 | 活節螺栓 | A193B7 | A193B16 | A193B8(M) | 9 | 銷釘 | A276F420 | A182F304(L) | 10 | 填料 | 柔性石墨 | PTFE | 11 | 提升螺栓 | A1942H | A1944 | A1948 | A1948M | 12 | 填料壓套 | A276F420 | A182F304 | 13 | 填料壓板 | A216WCB | A182F304 | 14 | 螺母 | A1942H | A1944 | A1948 | A1948M | 15 | 閥桿螺母 | A276-410 | 16 | 固定螺母 | A1942H | A1944 | A1948 | A1948M | 17 | 手輪 | A197 | 18 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M | 19 | 油嘴 | 銅 | 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ |

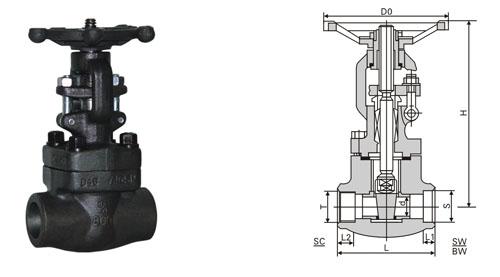

五、進口壓力自緊式鍛鋼閘閥尺寸圖
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 | 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | H(開) | 321 | 321 | 321 | 380 | 414 | 502 | W | 160 | 160 | 180 | 200 | 250 | 280 | 重量 | 900LB-1500LB | 11.5 | 10.8 | 10.5 | 19.6 | 21.0 | 55.4 | 2500LB | 12.3 | 11.6 | 10.8 | 26.0 | 28.4 | 60.0 |
|
