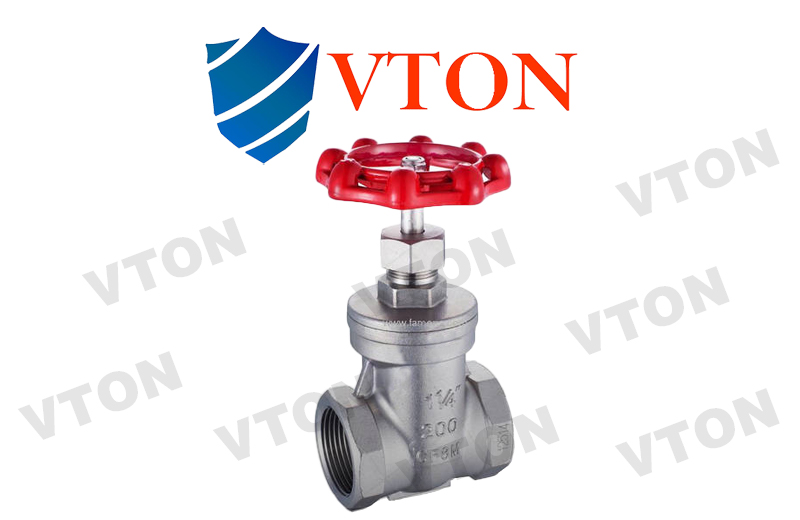

一、進口不銹鋼螺紋閘閥概述 品牌：美國威盾VTON 進口不銹鋼螺紋閘閥，Stainless steel threaded gate valve，也叫絲扣不銹鋼閘閥，內螺紋不銹鋼閘閥，是指采用內螺紋的連接方式，閥體采用不銹鋼304或者316材料的閘閥，它的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。 美國威盾VTON不銹鋼螺紋閘閥主要產品有：不銹鋼304螺紋閘閥，不銹鋼316螺紋閘閥，內螺紋不銹鋼閘閥，NPT螺紋不銹鋼閘閥，G螺紋不銹鋼閘閥，絲接不銹鋼閘閥。 二、進口不銹鋼螺紋閘閥參數 1、公稱壓力或壓力級：PN1.0-6.4Mpa 2、公稱通徑或口徑： NPS 1/2 ～2" G1/2 ～2" 3、連接方式：螺紋 4、適用溫度：-196℃～700℃ 5、螺紋類型：G.NPT.BSPT.BSP.DIN259/2999 6、閥體材料：304、316、316L 7、適用介質：水、油、氣及某些腐蝕性液體(W.O.G) 三、進口不銹鋼螺紋閘閥零件材料 序號 | 零件名稱 | 材質 | 1 | 閥體 | 不銹鋼CF8M/CF8 | 2 | 閘板 | 不銹鋼CF8M/CF8 | 3 | 閥桿 | 不銹鋼SS316/304 | 4 | 閥蓋 | 不銹鋼CF8M/CF8 | 5 | 填料 | 聚四氟乙烯 | 6 | 止推墊片 | 不銹鋼SS304 | 7 | 閥桿架 | 不銹鋼SS316/SS304 | 8 | 填料 | 聚四氟乙烯 | 9 | 螺母 | 不銹鋼SS304 | 10 | 填料壓蓋螺母 | 不銹鋼SS316/SS304 | 11 | 手輪 | 鋁合金 | 12 | 銘牌 | 鋁 | 13 | 手輪墊片 | 不銹鋼SS304 | 14 | 手輪螺母 | 不銹鋼Ss304 |

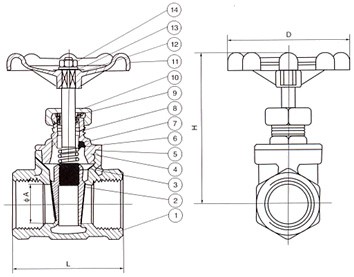

四、進口不銹鋼螺紋閘閥尺寸圖
SIZE | 1/2〃 | 3/4〃 | 1〃 | 11/4〃 | 11/2〃 | 2〃 | A | 15 | 20 | 25 | 32 | 38 | 50 | H | 90 | 97 | 108 | 120 | 146 | 163 | L | 55 | 60 | 65 | 75 | 85 | 95 | D | 70 | 70 | 80 | 80 | 90 | 100 |
|
