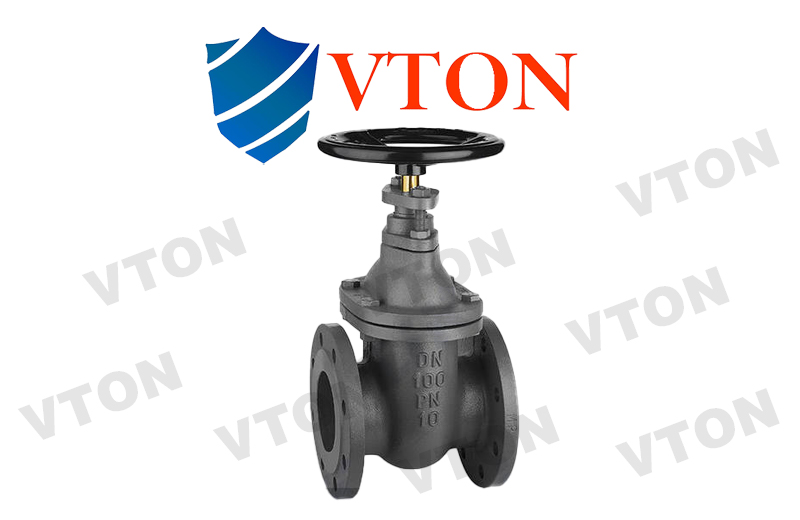

一、進口鑄鋼法蘭閘閥概述 品牌：美國威盾VTON 進口鑄鋼法蘭閘閥，Cast steel flanged gate valve，是指采用美國威盾優質上等的鑄鋼材質，采用法蘭連接方式的閘閥。閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不適合作調節和節流。 美國威盾進口鑄鋼法蘭閘閥主要產品有：進口鑄鋼閘閥，進口碳鋼閘閥，進口美標閘閥，進口蒸汽閘閥，進口水用閘閥，進口氣體閘閥，楔式閘閥、刀型閘閥、彈性座封閘閥、JIS日標、ANSI美標閘閥、夾套保溫閘閥、漿液閥、鍛鋼閘閥、平板閘閥、暗桿閘閥、真空閘閥等系列產品。 二、進口鑄鋼法蘭閘閥參數 1、公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-1500LB、JIS10-20K 2、公稱通徑或口徑：DN10～1000、NPS 1/2 ～36" 3、連接方式：法蘭、對焊、螺紋等 4、適用溫度：-196℃～700℃ 5、驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動 6、閥體材料：WCB 7、適用介質：水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。 二、進口鑄鋼法蘭閘閥優點； 1．鑄鋼法蘭閘閥流體阻力小，密封面受介質的沖刷和侵蝕小。 2．鑄鋼法蘭閘閥開閉較省力。 3．鑄鋼法蘭閘閥介質流向不受限制，不擾流、不降低壓力。 4．鑄鋼法蘭閘閥形體簡單，結構長度短，制造工藝性好，適用范圍廣。 六、鑄鋼法蘭閘閥主要尺寸和重量 Size Main Dimensions and Weight
1.6MPa | DN | L | D | D1 | D2 | b | n-φd | H | D0 | 重量Weight | 凸面法蘭
| 15 | 130 | 95 | 65 | 45 | 14 | 4-14 | 170 | 120 | 5 | 20 | 150 | 105 | 75 | 55 | 14 | 4-14 | 190 | 140 | 6.5 | 25 | 160 | 115 | 85 | 65 | 14 | 4-14 | 205 | 160 | 9 | 32 | 180 | 135 | 100 | 78 | 16 | 4-18 | 270 | 180 | 12 | 40 | 200 | 145 | 110 | 85 | 16 | 4-18 | 310 | 200 | 36.5 | 50 | 250 | 160 | 125 | 100 | 16 | 4-18 | 358 | 240 | 29 | 65 | 260 | 180 | 145 | 120 | 18 | 4-18 | 373 | 240 | 33 | 80 | 280 | 195 | 160 | 135 | 20 | 8-18 | 435 | 280 | 45 | 100 | 300 | 215 | 180 | 155 | 20 | 8-18 | 500 | 300 | 63 | 125 | 325 | 245 | 210 | 185 | 22 | 8-18 | 614 | 320 | 108 | 150 | 350 | 280 | 240 | 210 | 24 | 8-23 | 674 | 360 | 134 | 200 | 400 | 335 | 295 | 265 | 26 | 12-23 | 818 | 400 | 192 | 250 | 450 | 405 | 355 | 320 | 30 | 12-25 | 969 | 450 | 273 | 300 | 500 | 460 | 410 | 375 | 30 | 12-25 | 1145 | 560 | 379 | 350 | 550 | 520 | 470 | 435 | 34 | 16-25 | 1280 | 640 | 590 | 400 | 600 | 580 | 525 | 485 | 36 | 16-30 | 1452 | 640 | 850 | 450 | 650 | 640 | 585 | 545 | 40 | 20-30 | 1541 | 720 | 907 | 500 | 700 | 705 | 650 | 608 | 44 | 20-34 | 1676 | 720 | 985 | 600 | 800 | 840 | 770 | 718 | 48 | 20-41 | 1874 | 800 | 1112 | 700 | 900 | 910 | 840 | 788 | 50 | 24-41 | 2083 | 800 | - | 800 | 1000 | 1020 | 950 | 898 | 52 | 24-41 | 2400 | 950 | - | 900 | 1100 | 1120 | 1050 | 998 | 54 | 28-41 | 2950 | 1000 | - | 1000 | 1200 | 1255 | 1170 | 1110 | 56 | 28-48 | 3245 | 1000 | - |
七、進口鑄鋼法蘭閘閥安裝與維護 1、 安裝： （1） 安裝前須檢查產品型號、位號及規格是否吻合，檢查整機零件是否缺損與松動。 （2） 在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的法蘭連接，要注意同軸度。 （3） 切斷閥安裝前，應先徹底清洗管道。 （4） 安裝場地應考慮到人員設備的安全，既便于操作，又有利于拆裝與維護。 （5） 閥門應正立垂直安裝在水平管道上，不得已時可傾斜安裝，盡量避免水平安裝，閥自重量較大或有振動的場合，要用支撐架。 （6） 介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-20~55℃場所使用。 2、 維護： （1） 清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。 （2） 閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆裝閥座時應使用專用工具。 （3） 閥座：密封面有較小的銹斑與磨損，可用機械加工的方法進行，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。 （4） 閥桿：表面損壞，只能換新。 （5） 推桿、導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可用適當?shù)男蘩砗笫褂谩?/p> （6） 壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。 （7） 易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。閥芯、膜片必須檢查是否有預示將來可能發生的裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般最多2-3年。 （8） 閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力、閥芯關閉位置。 |
