一、進口不銹鋼刀閘閥概述 品牌：美國威盾VTON 進口不銹鋼刀閘閥，Stainless steel knife gate valve，又名不銹鋼刀型閘閥，不銹鋼刀閥，閥體和閥板均采用不銹鋼材質，啟閉件為刀型的閥板，其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏的閘閥。 美國威盾VTON具不銹鋼刀閘閥有結構緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力0.6MPa-1.6MPa，使用溫度-29-550℃情況下正常工作。主要產品有：對夾刀閘閥，法蘭刀閘閥，氣動刀閘閥，電動刀閘閥，不銹鋼刀閘閥，不銹鋼板刀閘閥，不銹鋼硬密封刀閘閥，廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工作條件苛放慢的環境條件下。 二、進口鑄鋼刀閘閥產品特征 1、設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善，便于維修，使用壽命長。 2、根據需要，可在閥體四周設置多個沖洗口，直接用空氣、蒸汽或水進行沖洗，防止沉淀物逐漸堆積，對于輸入困難的流體特別適用。 3、聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可防止顆粒物料直接沖刷在密封上，從而可改善的工作條件，延長壽命。 4、在刀板上端安裝有聚四氟乙烯、刮泥器，可防止粉塵砂礫等擦傷性物質進入填料盒。 5、采用全圓形的通道設計，刀板底端加工成刀刃，光潔度高，保證了良好的密封性。 三、進口不銹鋼刀閘閥主要零部件材質 閥體、上蓋 | 不銹鋼 | 閥板 | 不銹鋼 | 閥桿 | 不銹鋼 | 密封圈 | 橡膠、四氟、不銹鋼、硬質合金 |
四、進口不銹鋼刀閘閥主要性能規范 公稱壓力 | PN0.6 PN1.0 PN1.6 PN2.5 | 殼體試驗 | 1.5XPN | 密封試驗 | 1.1XPN | 工作溫度 | 橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃ | 適用介質 | 糖漿、紙漿、污水、煤漿、灰、渣水混合物 |

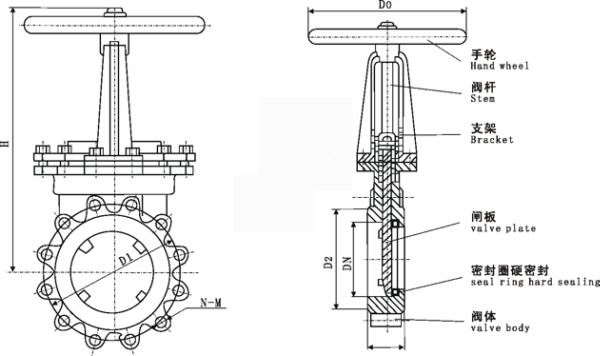

五、進口不銹鋼刀閘閥主要外形及連接尺寸 單位：mm
公稱壓力 | 公稱通徑 | L | D | D1 | D2 | H | N-M | D0 | 1.0 | 50 | 48 | 160 | 125 | 100 | 285 | 4-M16 | 180 | 65 | 48 | 180 | 145 | 120 | 298 | 4-M16 | 180 | 80 | 50 | 195 | 160 | 135 | 315 | 4-M16 | 220 | 100 | 50 | 215 | 180 | 155 | 365 | 8-M16 | 220 | 125 | 57 | 245 | 210 | 185 | 400 | 8-M16 | 230 | 150 | 57 | 280 | 240 | 210 | 475 | 8-M20 | 280 | 200 | 70 | 335 | 295 | 265 | 540 | 8-M20 | 360 | 250 | 70 | 390 | 350 | 320 | 630 | 12-M20 | 360 | 300 | 76 | 440 | 400 | 368 | 780 | 12-M20 | 400 | 350 | 76 | 500 | 460 | 429 | 885 | 16-M20 | 400 | 400 | 89 | 565 | 515 | 482 | 990 | 16-M22 | 400 | 450 | 89 | 615 | 565 | 532 | 1100 | 20-M22 | 530 | 500 | 114 | 670 | 620 | 585 | 1200 | 20-M22 | 530 | 600 | 114 | 780 | 725 | 685 | 1450 | 20-M27 | 600 | 700 | 130 | 895 | 940 | 800 | 1700 | 24-M27 | 600 | 800 | 130 | 1010 | 950 | 905 | 2000 | 24-M30 | 680 | 900 | 140 | 1110 | 1050 | 1005 | 2300 | 28-M30 | 680 |
六、美國威盾VTON不銹鋼刀閘閥使用業績 徐州盛泉洗煤廠 山東洗煤廠 西湖洗煤廠 山西臨汾如意洗煤有限公司 微山縣匯永煤炭洗選有限公司 介休市晉強洗煤設備制造有限公司 福建建陽祥康織造有限公司 上海紡織(集團)有限公司 浙江華都紡織集團有限公司 恒安集團 金東紙業有限公司 山東晨鳴紙業集團股份有限公司 濰坊砂礦有限公司 華東有色尾礦公司 |
