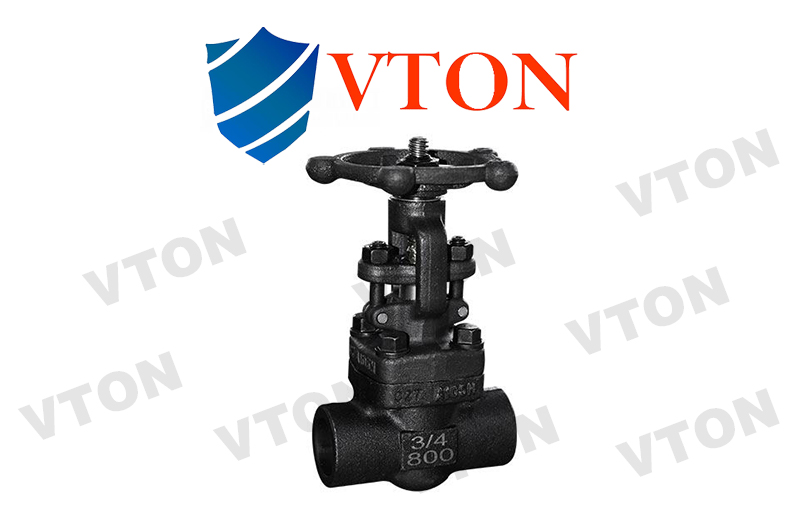

一、進口鍛鋼焊接閘閥產品概述 品牌：美國威盾VTON 進口鍛鋼焊接閘閥，F(xiàn)orged welding gate valve，是指采用對焊或者承插焊SW\BW的連接方式，閥體采用整體一體式鍛造方式，鍛打制造的閘閥，具有耐高壓，密封性好的特點。適用于 Class150~2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質 美國威盾VTON鍛鋼閘閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封�？蛻粲刑厥庖髸r也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻粲刑厥庖髸r也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。 二、進口鍛鋼焊接閘閥參數 口徑:DN10-50 適用溫度:-200~650℃ 壓力:PN10-32Mpa，ANSI 150~4500LB 連接方式:對焊，承插焊，SW/BW 閥體材質:A105、LF2、F316 閥板材質:A105、F316 閥桿材質:F6,F316 閥座材質:Satellite 三、進口鍛鋼焊接閘閥產品特征

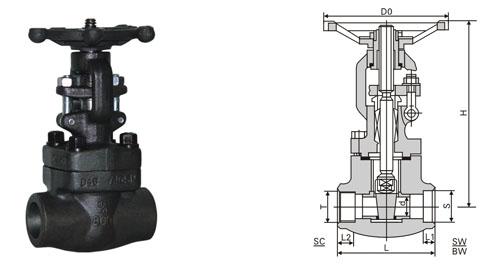

采用以下結構 全徑或縮徑 明桿支架式 自定心壓板壓套式 螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋 整體式上密封座 承插端符合：螺紋連接端 (NPT)符合ANSI／ASME B1.20.1 四、進口鍛鋼焊接閘閥尺寸圖 主要外形和連接尺寸
公稱通徑 | 主要外形尺寸和連接尺寸 | L | d | S | L1 | T | L2 | H | D0 | PN16-40 | 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 | 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 | 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 | 32 | 120 | 28 | 43 | 14 | 1? | 21 | 201 | 166 | 40 | 135 | 36 | 49 | 15 | 1? | 21 | 227 | 180 | 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 | PN64 | 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 | 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 | 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 | 32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 | 40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 | 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 | PN100 | 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 | 20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 | 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 | 32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 | 40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 | 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 | PN160 | 15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 | 20 | 160 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 | 25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 | 32 | 130 | 28 | 43 | 14 | 1? | 21 | 212 | 180 | 40 | 150 | 36 | 49 | 15 | 1? | 21 | 231 | 180 | 50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
|
