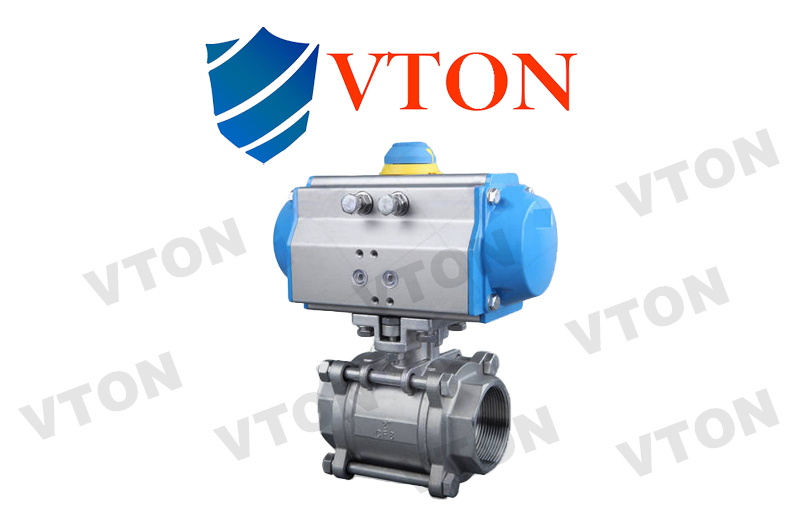

一、進口氣動三片式球閥概述 品牌：美國威盾VTON 進口氣動三片式球閥，Pneumatic three pieces ball valve，也叫氣動絲扣球閥，球閥小口徑球閥，氣動不銹鋼螺紋球閥，是指有氣動執行器和三片式螺紋球閥組成，由氣源來驅動氣動執行器控制球閥開關或者調節的球閥，可實現遠程智能控制。 美國威盾VTON氣動三片式球閥，氣動不銹鋼球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。 二、進口氣動三片式球閥產品參數 公稱通徑DN(mm) | DN6-DN100 | 材料\\材料代號 | C | P | R | | 主
要
零
件 | 閥體 | WCB | CF8 304 | CF8M 316 | | 球板 | WCB | CF8 304 | CF8M 316 | | 閥桿 | 2Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | | 密封圈 | 增強聚四氟乙烯 對位聚笨 | 填料 | 聚四氟乙烯 柔性石墨 | 適
用 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | | 適用溫度 | -28℃～350℃ | 控制型式 | 雙作用/單作用 | 作用型式 | 切斷/調節 | 輸入信號 | 電信號：0～10mA、-4～10mA 氣信號20～100kPa | 回信電壓 | AC220V/DC24V | 工作介質 | 凈化壓縮壓氣 | 執行器 | 型號 | GT系列、HY系列 | 氣源壓力 | 0.4～0.7MPa | 二段式不銹鋼球閥按用戶要求可做成外螺紋連接型卡箍型 |

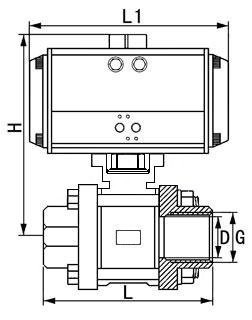

三、進口氣動三片式球閥尺寸圖

公稱通徑DN(mm) | 尺 寸 | 三段式 | 對焊式 | 承插焊式 | G | L | d | L | d | D | L | d | D1 | A | 6 | 1/4 | 65 | 11.6 | 65 | 11.6 | 18 | 65 | 11.6 | 14.1-14.3 | 9.5 | 10 | 3/8 | 65 | 12.7 | 65 | 12.7 | 18 | 65 | 12.7 | 17.55-17.8 | 9.5 | 15 | 1/2 | 67 | 15 | 67 | 15.8 | 24 | 67 | 15 | 21.7-21.95 | 9.5 | 20 | 3/4 | 82 | 20 | 82 | 20 | 28 | 82 | 20 | 27.05-27.3 | 11.1 | 25 | 1 | 91 | 25 | 91 | 25 | 34 | 91 | 25 | 33.8-34.05 | 12.7 | 32 | 11/4 | 108 | 32 | 108 | 32 | 41 | 108 | 32 | 42.55-42.8 | 14.3 | 40 | 21/2 | 139 | 38 | 129 | 38 | 49 | 129 | 38 | 48.65-48.9 | 15.9 | 50 | 2 | 148 | 50 | 148 | 50 | 62 | 148 | 50 | 61.1-61.35 | 17.4 | 65 | 21/2 | 186 | 64 | 193 | 64 | 78 | | | | | 80 | 3 | 206 | 78 | 222 | 78 | 94 | | | | | 100 | 4 | 240 | 98 | 273 | 98 | 124 | |
| | |
|
