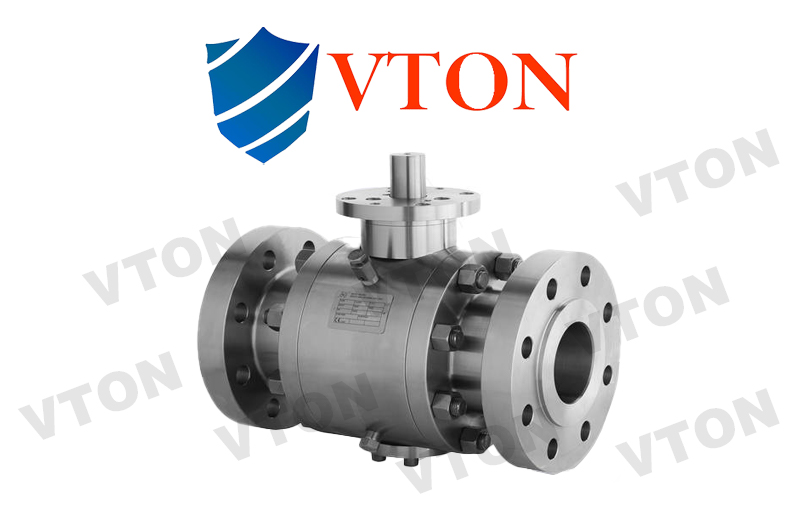

一、進口鍛鋼法蘭球閥產品概述 品牌：美國威盾VTON 進口鍛鋼法蘭球閥，F(xiàn)orged steel flanged ball valves，也叫鍛打球閥，鍛A105球閥，是指閥體采用威盾優質整體鍛件，球閥啟閉件（球體）由閥桿帶動，并繞閥桿的軸線作旋轉運動的閥門。鍛鋼法蘭球閥設計、選材、制造、試驗、表面外理及涂漆都嚴格按美國腐蝕工程師會NACE標準要求進行。內件材料均彩用表面鍍鎳316材質、密封圈采用特制的聚合特資料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，使用壓力與溫度范圍廣，全通徑與縮徑齊備，并可配多種驅動裝置，主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統． 二、進口鍛鋼法蘭球閥產品特征： 1、鍛鋼法蘭球閥耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb
2、耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。
3、無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然后再旋轉 =90度全開。 4 、閥座采用圓柱形彈簧加截的金屬硬密封結構， 能適應于較高溫度及各種粉塵與固體顆粒介質。
5、鍛鋼法蘭球閥采用下裝式閥桿、設置倒密封結構，確保填 料處可靠密封及防止閥桿脫出。
6 、本身具有防火防靜電功能。
7 、鍛鋼法蘭球閥手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構，防止誤操作。 8、鍛鋼法蘭球閥該結構球閥應按規定流向使用。 三、進口鍛鋼法蘭球閥產品參數： 閥體材質： A105、鍛打CF8、CF3、CF8M、CF3M、C5、WC6 設計標準： GB/12237-1989；API608
結構長度： GB/T12221-1989；ASME/ANSIB16.10
法蘭標準： GB/T9113、JB/T79.1-1994；ASME/ANSIB16.5
公稱通徑： DN15-600mm；1/2-24in
公稱壓力： PN1.0-42MPa；150-2500Lb
適用溫度： -196-600℃
傳動方式： 手動、蝸輪傳動、電動、氣動、液動、電液動 四、進口鍛鋼法蘭球閥安裝說明： 1)取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
2)安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。
3)準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。
4)在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
5) 鍛鋼法蘭球閥應安裝在管道的水平方向或垂直方向。
6) 鍛鋼法蘭球閥安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
7) 鍛鋼法蘭球閥與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。 |
