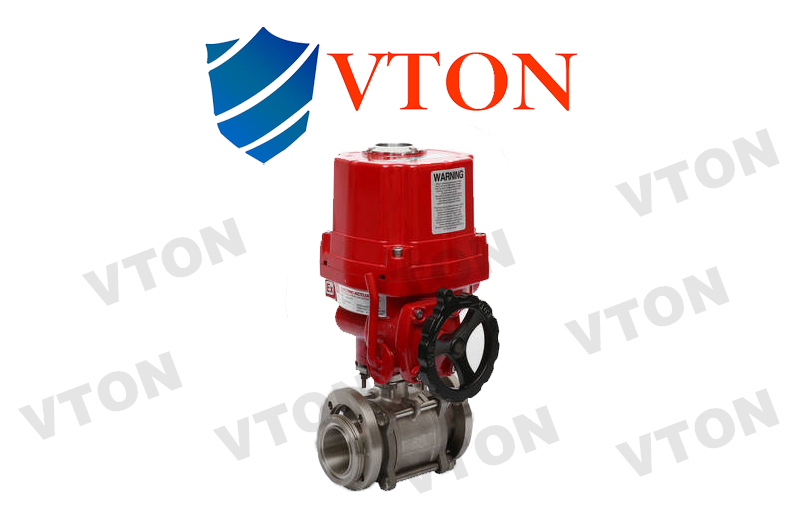

一、進口電動真空球閥概述 品牌：美國威盾VTON 進口電動高真空(壓力)球閥，Electric high vacuum (pressure) Ball valve，也叫電動高真空球閥，電動負壓球閥，電動真空法蘭球閥，電動活套法蘭球閥，是以電動裝置驅動閥桿與球芯來執行啟閉動作，達到接通或切斷真空(壓力)系統管路中的介質流的真空球閥，帶電動執行器，可實現智能遠程控制。 美國威盾VTON進口電動真空球閥主要產品有電動真空法蘭球閥，電動真空螺紋球閥，電動真空活套法蘭球閥，廣泛應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。 二、進口電動真空球閥產品特征： （1）、密封結構設計獨特漏率可達到＜1×10-10Pa.M3/S,改變了球閥不能滿足高真空、超高真空的現狀； （2）、開關扭矩小,配置電動執行器小，工作穩定，可靠； （3）、結構緊湊,重量輕,外形簡潔、美觀； （4）、真空球閥既能適用高真空又能適用一定的正壓力下使用。由于球閥全通導又能達到超高真空要求,所以電動真空球閥也能適用于加速器真空系統。 三、進口電動真空球閥產品參數
閥門漏率：Valve Leak Rate | ≤1.3×10-4Pa.L/S. | 適用溫度：Applicable Temperature | -30～+150℃
-30～+150℃(PPL密封) | 適用范圍：Appy Range | | 連接型式 Loose Flange | 使用壓力范圍(Pa) | 活套法蘭 | 0.6×106～1.3×10-4 | 焊接法蘭 | 1.6×106～1.3×10-4 | 快卸法蘭 | 0.1×106～1.3×10-4 | 螺紋連接 Threaded Connection | 1.6×106～1.3×10-4 |
四、進口電動真空球閥主要零件材料
Materials of Main Parts 閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
Body, disc and stem: stainless steel.
Sealing element: PTFE, NBR, Viton, PPL. 外形及連接尺寸

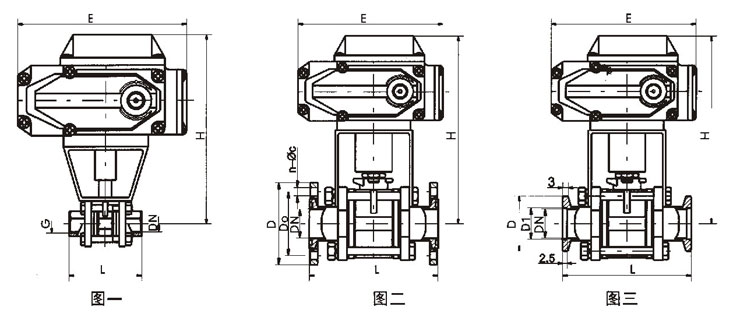

Overall and Connection Dimensions(mm) 五、進口電動真空球閥尺寸圖
螺紋連接的外形及連接尺寸(圖一) | | Model型號DNGHELVTLEBF01-10(G)101/4"5210568VTLEBF01-16(G)161/2"6413072VTLEBF01-20(G)203/4"6713082VTLEBF01-25(G)251"8316590VTLEBF01-32(G)321-1/4"89165112VTLEBF01-40(G)401-1/2"100190120VTLEBF01-50(G)502"125190145VTLEBF01-63(G)632-1/2"150250185VTLEBF01-80(G)803"161250210VTLEBF01-100(G)1004"180280268 |
活套法蘭連接 (圖二) | | Model型號DNDDoHELn-φcVTLEBF01-10(F)10554052105844-φ6.6VTLEBF01-16(F)16604564130844-φ6.6VTLEBF01-25(F)257055831651144-φ6.6VTLEBF01-32(F)329070891651404-φ9VTLEBF01-40(F)40100801001901604-φ9VTLEBF01-50(F)50110901251901704-φ9VTLEBF01-63(F)631301101502501954-φ9VTLEBF01-80(F)801451251612502208-φ9VTLEBF01-100(F)1001651451802802808-φ9 |
快卸法蘭連接(圖三) | | Model型號DND1DHELVTLEBF01-10(KF)1012.2305210584VTLEBF01-16(KF)1617.2306413084VTLEBF01-25(KF)2526.24083165114VTLEBF01-32(KF)3234.25589165140VTLEBF01-40(KF)4041.255100190160VTLEBF01-50(KF)5052.275125190170 |
|
