一、進口流量平衡閥產品概述 品牌：美國威盾VTON 進口流量平衡閥（Flow Control Valves）種具有特殊功能的閥門。流量平衡閥具有良好的流量特性，能夠合理地分配流量�？梢杂行У亟鉀Q供熱(空調)系統中存在的室溫冷人不均問題。由于流量平衡閥設有開啟度指示，開度所定裝置及用于流量測定的測壓小閥，所以只要在個支路及用戶入口裝上適當規格的平衡閥，并用專用職能儀表進行一次性調試后所定，將系統的總水量控制在合理的范圍內，從而克服了“大流量、小溫差”的不合理現象。該產品是供熱系統中的理想產品，最高介質溫度 100℃。 二、進口流量平衡閥主要技術參數 公稱壓力 | 1.0、1.6MPa | 公稱通徑 | 15～600mm | 適用介質 | 水、油等非腐蝕性液體 | 適用溫度 | 0～100℃ | 法蘭標準 | GB/T 17241.6、GB/T 9113 | 試驗標準 | GB/T 13927、API598 |
二、進口流量平衡閥主要零件材料 零件名稱 | 材質 | 閥體、閥蓋 | 鑄鐵、鑄鋼、不銹鋼 | 閥瓣 | 碳鋼、鉻不銹鋼+丁腈橡膠 | 閥桿 | 不銹鋼 | 閥桿螺母 | 黃銅 | 填料 | 膨脹石墨 |

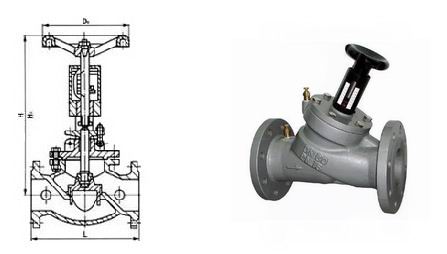

三、進口流量平衡閥連接尺寸圖
公稱通徑 (mm) | 尺寸 | L | H | H1 | D0 | 15 | 130 | 150 | 160 | 80 | 20 | 150 | 160 | 170 | 80 | 25 | 160 | 182 | 197 | 80 | 32 | 180 | 192 | 207 | 90 | 40 | 200 | 250 | 270 | 100 | 50 | 230 | 264 | 284 | 120 | 65 | 290 | 380 | 410 | 200 | 80 | 310 | 413 | 448 | 200 | 100 | 350 | 446 | 506 | 240 | 125 | 400 | 540 | 595 | 240 | 150 | 480 | 623 | 688 | 360 | 200 | 495 | 687 | 762 | 400 | 250 | 622 | 782 | 867 | 500 | 300 | 698 | 914 | 1009 | 500 | 350 | 787 | 968 | 1073 | 680 | 400 | 914 | 1037 | 1152 | 680 | 500 | 978 | 1440 | 1440 | - | 600 | 1295 | 1790 | 1790 | - |
|
