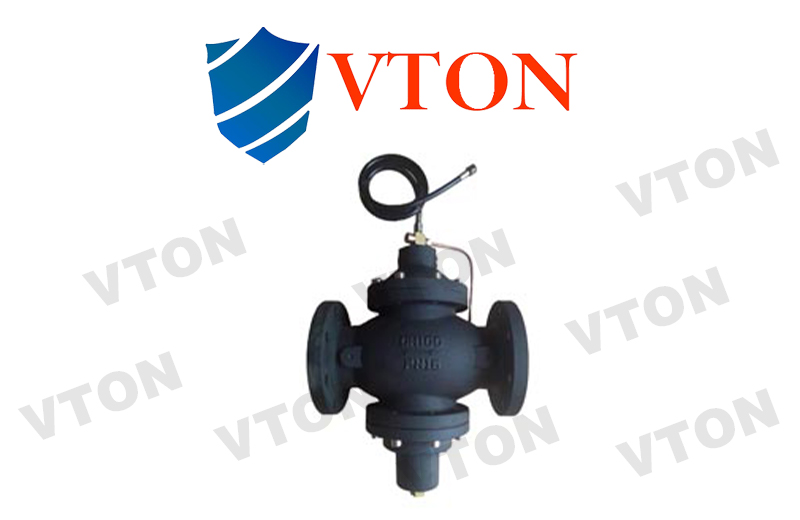

一、進口自力式壓差平衡閥產品概述 品牌：美國威盾VTON 進口自力式壓差控制閥（Self-operated pressure balance valve），是不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。自力式壓差控制閥特別適用于分戶計量或自動控制系統中。 二、進口自力式壓差平衡閥產品特點 自力式壓差控制閥為雙閥瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下的特點：
1、恒定被控系統壓差；
2、支持被控系統內部自主調節；排除外網壓差波動對被控系統的影響；
3、采用先進技術膜片，理論誤差為零，且可承受0.8MPa的壓差；
4、采用先進的無級調壓結構，控制壓差可調比可達25：1；
5、當被控系統內部無自主調節時，該閥即具備了自力式流量控制閥的功能，設定流量的方法：
a、調節控制壓差的大小；
b、調節被控系統阻力的大小；
6、具備消除堵塞的功能，當控制壓差最大時，閥門為全開狀態，堵塞在雙閥瓣處的污物會在介質壓力下清除干凈，方法是將導壓管端的球閥關閉3－5分鐘。
7、控制壓差精度±5； 三、進口自力式壓差平衡閥技術參數 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 公稱壓力 | PN1.0、1.6 MPa | 閥體形式 | 直通鑄造閥 | 法蘭標準 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) | 連接形式 | 法蘭(FF RF RTJ)、螺紋(適用于1″以內) | 介質溫度 | 0～150℃ | 工作壓差范圍 | 0.02～0.3MPa | 控制壓差設定值 | 0.02MPa | 控制壓差可調范圍 | 0.02～0.3MPa | 導壓管長度 | 1.6m | 導壓管連接端尺寸 | 1/2"管螺紋 |
三、進口自力式壓差平衡閥零件材料 底蓋 | 鑄鐵、球墨鑄鐵、鑄鋼 | 彈簧 | 65Mn/60Si2Mn | 閥體 | 鑄鐵、球墨鑄鐵、鑄鋼 | 閥座 | 2Cr13、304 | 閥芯、閥桿 | 2Cr13、304 | 密封墊片 | 柔性石墨、聚四氟乙烯 | 上蓋 | 鑄鐵、球墨鑄鐵、鑄鋼 |

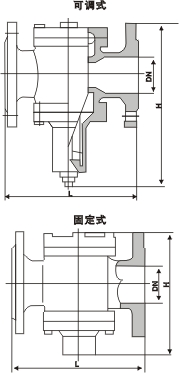

四、進口自力式壓差平衡閥連接尺寸圖
公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | L | 100 | 110 | 115 | 130 | 200 | 215 | 230 | 275 | 290 | 310 | 350 | 428 | 480 | 650 | 700 | H | 130 | 145 | 160 | 174 | 220 | 240 | 300 | 310 | 375 | 455 | 545 | 6255 | 720 | 775 | 960 | H1 | 58 | 63 | 74 | 99 | 133 | 140 | 189 | 176 | 224 | 290 | 347 | 399 | 431 | 459 | 595 | Kvs(m3/h) | | | | | | | | | | | | | | | |
|
