一、進口真空安全閥產品概述 品牌：美國威盾VTON 進口真空安全閥，Vacuum safety valve,也叫負壓安全閥，真空負壓安全閥，不銹鋼真空負壓安全閥，適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護真空設備及系統。安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，此閥自動開啟。廣泛適用于城建、化工、冶金、石油、制藥、食品、飲料、環保、真空器件。 二、進口真空安全閥主要零部件 NO. | 零件名稱 | 304 | 316 | 1 | 閥體 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 2 | 閥座 | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 3 | 調節圈 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 4 | 閥蓋 | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | 5 | 閥桿 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 6 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 |
三、進口真空安全閥性能參數 工作溫度 | ≤200℃ | 適用介質 | 304材質適用于硝酸類介質 | 316材質適用于醋酸類介質 |

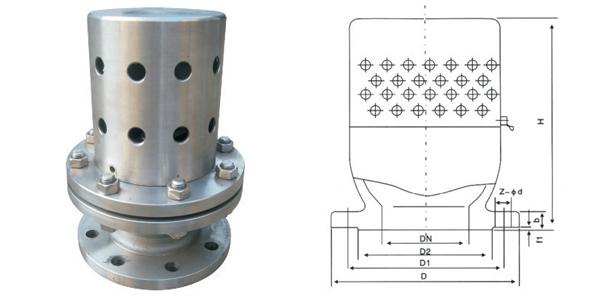

四、進口真空安全閥主要尺寸
公稱通徑DN | 尺寸 | D | D1 | D2 | Z-ød | b | f1 | H | 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 | 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 | 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 | 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 | 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 | 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 | 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 | 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 | 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 | 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 | 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 | 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
注：負壓或操作過程中可能會產生負壓的系統一般用真空負壓安全閥 |
