一、進口手動真空蝶閥產品概述 品牌：美國威盾VTON 進口手動真空蝶閥，Manual vacuum valve，也叫真空負壓蝶閥，高真空蝶閥，用于接通或切斷真空管路中的氣流。手動高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。適用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷裝置。 手動真空蝶閥具有以下特征 1、手動真空蝶閥閥門能承受負壓力，也能承受正壓力； 2、手動真空蝶閥閥桿上下不竄動； 3、手動真空蝶閥開、關有限位結構，閥板有鎖定裝置; 二、進口手動高真空蝶閥技術參數 適用范圍 | 105～1.3×10-4Pa | 閥門漏率 | ≤1.3×10-4Pa.L/S. | 適用溫度 | -25～+80℃(丁腈橡膠)、 -30～+150℃(氟橡膠) | 安裝方向 | 任意 |
三、進口手動高真空蝶閥零件材料 閥體 | 碳鋼或不銹鋼 | 閥蓋 | 碳鋼或不銹鋼 | 閥桿 | 碳鋼或不銹鋼 | 密封件 | 丁腈橡膠、氟橡膠 |

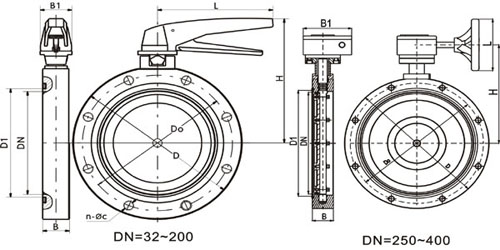

四、進口手動高真空蝶閥尺寸圖
Model型號 | DN | D | Do | D1 | B | H | B1 | L | n-φc | VVB-32 | 32 | 78 | 64 | 36 | 22 | 32 | 36 | 115 | 4-φ7 | VVB-40 | 40 | 85 | 70 | 44 | 22 | 40 | 36 | 115 | 4-φ7 | VVB-50 | 50 | 110 | 90 | 55 | 22 | 50 | 36 | 115 | 4-φ9 | VVB-65 | 65 | 125 | 105 | 70 | 26 | 130 | 38 | 135 | 4-φ9 | VVB-80 | 80 | 145 | 125 | 85 | 30 | 140 | 38 | 135 | 4-φ9 | VVB-100 | 100 | 170 | 145 | 105 | 30 | 153 | 38 | 135 | 4-φ12 | VVB-150 | 150 | 220 | 195 | 156 | 35 | 179 | 40 | 165 | 8-φ12 | VVB-200 | 200 | 275 | 250 | 208 | 40 | 208 | 40 | 185 | 8-φ12 | VVB-250 | 250 | 330 | 300 | 258 | 45 | 234 | 45 | 300 | 8-φ14 | VVB-300 | 300 | 380 | 350 | 308 | 55 | 300 | 55 | 350 | 8-φ14 | VVB-400 | 400 | 500 | 465 | 408 | 60 | 340 | 60 | 500 | 8-φ18 |
|
