一、進口對夾式蝶閥產品概述 品牌：美國威盾VTON 進口對夾式蝶閥，Wafer type butterfly valve，是指采用對夾的連接方式，安裝時，管道兩邊焊接法蘭，通過穿孔螺栓將蝶閥法蘭對夾連接，關閉件（閥瓣或蝶板）為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，安裝使用方便。 美國威盾VTON對夾式蝶閥適用于醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，適用溫度≤80℃。 二、進口對夾式蝶閥產品特點 1、對夾式蝶閥結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝 2、對夾式蝶閥90 度回轉，啟閉迅速 3、對夾式蝶閥流量特性趨于直線，調節性能好 4、對夾式蝶閥選擇不同零部件材質，可適用于多種介質 三、進口對夾式蝶閥性能參數 規格 | PN6 | PN10 | PN16 | 工作壓力（MPa） | 0.6 | 1.0 | 1.6 | 適用溫度（℃） | -20～80 | 適用介質 | 水、油品、海水、蒸汽及各類有機溶劑 | 材料 | 閥體 | 灰鑄鐵 | 球墨鑄鐵 | 閥板 | 灰鑄鐵 | 灰鑄鐵 | 閥桿 | 不銹鋼 | 不銹鋼 | 密封面 | NBR、EPDM | 氟橡膠 | 填料 | V形組合密封圈、柔性石墨 |

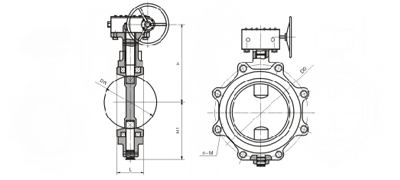

四、進口對夾式蝶閥主要外形和連接尺寸
公稱通徑 | L | 0.6MPa | 1.0MPa | 1.6MPa | H | H1 | D1 | Z-d | D1 | Z-d | D1 | Z-d | VTON | 50 | 43 | 110 | 4-14 | 120 | 4-23 | 120 | 4-23 | 160 | 80 | 65 | 46 | 130 | 4-14 | 136 | 4-26.5 | 136 | 4-26.5 | 175 | 88 | 80 | 46 | 150 | 4-18 | 160 | 4-18 | 160 | 4-18 | 180 | 96 | 100 | 52 | 170 | 4-18 | 185 | 4-24.5 | 185 | 4-24.5 | 200 | 115 | 125 | 56 | 200 | 4-18 | 215 | 4-23 | 210 | 4-23 | 213 | 128 | 150 | 56 | 225 | 4-18 | 238 | 4-25 | 238 | 4-25 | 225 | 140 | 200 | 60 | 280 | 4-18 | 295 | 4-25 | 295 | 4-25 | 260 | 175 | 250 | 68 | 335 | 4-18 | 357 | 4-29 | 357 | 4-29 | 290 | 202 | 300 | 78 | 395 | 4-23 | 407 | 4-29 | 407 | 4-29 | 330 | 242 | 350 | 78 | 445 | 4-23 | 467 | 4-30 | 467 | 4-30 | 360 | 266 | 400 | 102 | 495 | 4-23 | 515 | 4-26 | 525 | 4-26 | 390 | 298 | 450 | 114 | 550 | 4-23 | 565 | 4-26 | 585 | 4-26 | 410 | 315 | 500 | 127 | 600 | 4-23 | 620 | 4-26 | 650 | 4-26 | 430 | 348 | 600 | 154 | 705 | 4-25 | 725 | 4-30 | 770 | 4-30 | 490 | 400 | 700 | 165 | 810 | 4-25 | 840 | 4-30 | 840 | 4-30 | 550 | 520 | 800 | 190 | 920 | 4-30 | 950 | 4-34 | 950 | 4-34 | 610 | 591 | 900 | 203 | 1020 | 4-27 | 1050 | 4-30 | 1050 | 4-30 | 680 | 660 | 1000 | 216 | 1120 | 4-30 | 1160 | 4-30 | 1170 | 4-30 | 730 | 670 | 1200 | 254 | 1340 | 4-45 | 1380 | 4-45 | 1390 | 4-45 | 835 | 780 | 1400 | 270 | 1560 | 4-45 | 1590 | 4-45 | 1590 | 4-45 | 960 | 895 | 1600 | 318 | 1760 | 4-52 | 1820 | 4-52 | 1820 | 4-52 | 1200 | 1020 |
|
