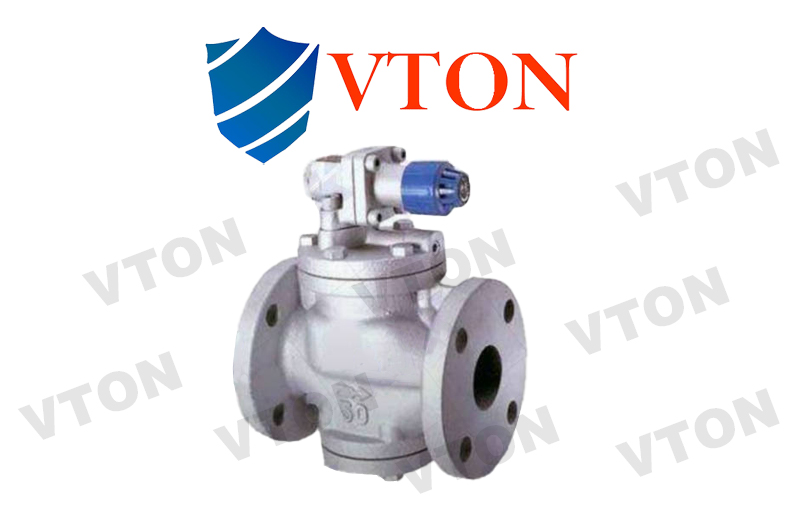

一、進口高靈敏度蒸汽減壓閥（高精度減壓閥） 產品概述 品牌：美國威盾VTON 進口高靈敏度蒸汽減壓閥，High sensitivity steam valve reducing valve，也叫進口高精度減壓閥，主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。，進口高靈敏度蒸汽減壓閥（高精度減壓閥）在普通減壓閥加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，能更加靈敏有效的感應閥后蒸汽壓力，有效的高精度的對閥后壓力進行減壓穩壓。 進口高靈敏度蒸汽減壓閥（高精度減壓閥）特征：
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。 二、進口高靈敏度蒸汽減壓閥（高精度減壓閥） 技術參數 進口高靈敏度蒸汽減壓閥（高精度減壓閥）公稱壓力(Mpa) | 1.0 | 1.6 | 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 最高進口壓力(Mpa) | 1.0 | 1.6 | 密封試驗壓力(Mpa) | 1.0 | 1.6 | 出口壓力范圍(Mpa) | 0.04-0.6 | 0.04-1.0 | 口徑 | DN15-80 | 溫度 | 0-450℃ | 最小壓差（MPa） | 0.15 | | 控制精度誤差 | ≤3% | *：殼體試驗不包括膜片、頂蓋 |
三、進口高靈敏度蒸汽減壓閥（高精度減壓閥） 零部件材料 零件名稱 | 零件選用材料 | 閥體、閥蓋、底蓋 | WCB 不銹鋼304、316 | 閥座、閥瓣 | 2Cr13 | 活塞環 | 對位聚苯 | 膜片 | PH15-7Mo | 缸套、活塞 | 鋁鐵青銅 | 導閥座、導閥瓣 | 2Cr13 | 主閥彈簧 | 50CrVA | 調節彈簧 | 60Si2Mn | 導調主彈簧 | 50CrVA |
四、進口高靈敏度蒸汽減壓閥（高精度減壓閥） 流量系數 DN | Cv | 15 | 1 | 20 | 2.5 | 25 | 4 | 32 | 6.5 | 40 | 9 | 50 | 16 | 65 | 25 | 80 | 36 |
五、進口高靈敏度蒸汽減壓閥（高精度減壓閥） 結構尺寸圖
公稱通徑DN | 外形尺寸 | 連接尺寸 | L | H | H1 | PN 1.0MPa | PN 1.6MPa | D | K | n-ф | d | C | D | K | n-ф | d | C | 15 | 140 | 160 | 65 | 95 | 65 | 4-14 | 45 | 12 | 95 | 65 | 4-14 | 45 | 14 | 20 | 140 | 160 | 65 | 105 | 75 | 4-14 | 55 | 14 | 105 | 75 | 4-14 | 55 | 14 | 25 | 150 | 168 | 68 | 115 | 85 | 4-14 | 65 | 14 | 115 | 85 | 4-14 | 65 | 14 | 32 | 180 | 185 | 75 | 135 | 100 | 4-18 | 78 | 16 | 135 | 100 | 4-18 | 78 | 16 | 40 | 180 | 185 | 78 | 145 | 110 | 4-18 | 85 | 16 | 145 | 110 | 4-18 | 85 | 16 | 50 | 200 | 193 | 88 | 160 | 125 | 4-18 | 100 | 16 | 160 | 125 | 4-18 | 100 | 16 | 65 | 230 | 208 | 98 | 180 | 145 | 4-18 | 120 | 18 | 180 | 145 | 4-18 | 120 | 18 | 80 | 260 | 228 | 117 | 195 | 160 | 4-18 | 135 | 18 | 195 | 160 | 8-18 | 135 | 20 |
六、、美國威盾VTON進口高靈敏度蒸汽減壓閥業績 北京碧水源凈水科技有限公司,三諾生物,國瓷材料,冠昊生物中國石油化工集團公司中國港灣建設（集團）總公司中國中煤能源集團公司中國大唐集團公司邯鄲鋼鐵集團有限責任公司上海紡織控股（集團）公司，浙江富興電力燃料有限公司,廣州明珠電力（集團）股份有限公司，成都熱電廠內蒙古蒙電華能熱電股份有限公司，山東菏澤鍋爐（集團）廠有限公司，吉祥化工設備公司，四川省宜賓五糧液集團有限公司，杭州娃哈哈集團有限公司，維維集團統一企業中國公司，內蒙古蒙牛乳業集團股份有限公司 七、進口高靈敏度蒸汽減壓閥安裝說明書 1、蒸汽減壓穩壓閥安裝前必須對管路系統進行沖洗清理。以防焊渣，氧化皮等贓物流入閥內，影響閥門正常工作。 2、蒸汽減壓穩壓閥應安裝在便于操作和維修的地方，并且必須直立安裝在水平管道上，應注意使管路中介質的流向與閥體上箭頭所示方向一致，切勿反裝。 3、蒸汽減壓穩壓閥在安裝使用時，應把旁通管道的截止閥打開，排除管路中的冷凝水和汽水的混合物，以防減壓閥開啟時產生水圾現象損壞減壓閥，當無異�，F(xiàn)象后，按順時針方向緩慢旋轉調節螺釘，將出口壓力調至所需的壓力(以閥后表壓為準)，調整后，將鎖緊螺母背緊，擰上防護罩。 4、蒸汽減壓穩壓閥前應安裝過濾器，以防介質中的雜物進入減壓閥，影響其性能。 5、安裝的減壓閥前后應有一段直管，閥前的直管長度約為600毫米，閥后的直管長度約為1000毫米。 6、蒸汽減壓穩壓閥要求進出口壓差必須≥0.2Mpa。 7、蒸汽減壓穩壓閥的管網必須裝安全閥，以防減壓閥失效壓力升高造成系統或者設備的破壞。 |
