一、進口高壓鍛鋼過濾器產品概述 品牌：美國威盾VTON 進口高壓鍛鋼過濾器，也叫鍛鋼高壓過濾器，鍛鋼焊接Y型過濾器，鍛鋼A105過濾器，是指整體鍛造方式制造的Y型過濾器，適用于高溫高壓的過濾場合，是采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨制造)或采用金屬環連接密封。鍛鋼Y型過濾器通常裝在各種裝置設備的進口端，鍛鋼Y型過濾器用來清除介質中的雜技，以保護閥門及設備的正常使用。鍛鋼Y型過濾器具有結構簡單/阻力小，排污方便等特點。Y型過濾器適用介質可為水、油、氣。一般通水網為18~30目，通氣網為10~100目，通油網為100~480目。 二、進口高壓鍛鋼過濾器產品特征 1、 全徑或縮徑； 2 、螺栓連接、纏繞墊片密封式閥蓋； 3 、承插端符合ASME B16.11； 4 、螺紋連接端(NPT)符合ANSI/ASME B1.20.1； 5 、可設有排放堵塞，可更換式過濾網。 三、進口高壓鍛鋼過濾器應用規范:
1、設計制造BS5352 MSS SP-118；
2、連接端尺寸；
1)、承插口尺寸按ANSI B16.11, JB/T1751；
2)、螺紋端尺寸按ANSI B1.20.1, JB/T7306；
3)、對焊端尺寸按ANSI B16.25, JB/T12224；
4)、法蘭端尺寸按ANSI B16.5, JB79；
3、閥門檢查和試驗API 598, GB/T13927, JB/T9092；
4、結構特征:螺栓連接閥蓋(B.B)焊接閥蓋(W.B)；
5、材料按ANSI/ASTM的規定；
6、主體材料:A105; LF2; F5; F11; F22; 304(L); 316(L); F347; F321; F51; Monel; 20合金等 四、進口高壓鍛鋼過濾器技術參數 1、口徑：DN15-100，1/2-4寸 2、連接方式：絲扣，焊接，法蘭 3、公稱壓力：PN16-PN320，150LB-2500LB，150PSI-10000PSI 4、適用介質：水，油品，氣體等 5、使用溫度：-40℃-550℃ 6、產品材質：A105，304；316 五、進口高壓鍛鋼過濾器零件材料 序號 | 零件名稱 | A105/F6a | A105/F6工HFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/51 | 1 | 閥體 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 | 2 | 過濾網 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) | 3 | 銘牌 | AL | AL | AL | AL | AL | AL | AL | 4 | 鉚釘 | H62 | H62 | H62 | H62 | H62 | H62 | H62 | 5 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 6 | 閥蓋 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 | 7 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M |

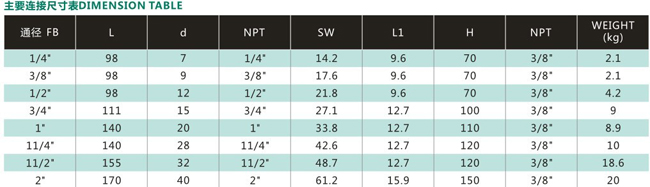

六、進口高壓鍛鋼過濾器尺寸圖
七、進口高壓鍛鋼過濾器維修與保養： 1） Y型過濾器的核心部位是過濾芯件，過濾芯由濾框和不銹鋼鋼絲網組成，不銹鋼鋼絲網屬宜損件，需特別保護； 2） 當工作一段時間后，過濾器濾芯內沉淀了一定的雜質，這時壓力降增大，流速會下降，需及時清除濾芯內的雜質； 3） 清洗雜質時，特別注意過濾器過濾芯上的不銹鋼鋼絲網不能變形或損壞，否則，再裝上去后，過濾后介質的純度達不到設計要求，壓縮機、泵、儀表等設備會遭到破壞； 4） 如發現不銹鋼鋼絲網變形或損壞，需馬上更換。 |
