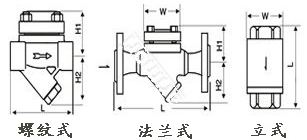

一、進口膜盒式疏水閥產品概述 品牌：美國威盾VTON 進口膜盒式疏水閥，F(xiàn)ilm cassette trap，也叫膜盒式疏水器，膜盒式蒸汽疏水閥，膜盒式蒸汽疏水器，主要是根據元件金屬膜盒通過熱脹冷縮原理開啟和關閉閥門。廣泛用于蒸汽主管線、盤熱管線、干燥器和工業加熱蒸汽設備系統，供熱采暖是最理想的選擇。 二、進口膜盒式疏水閥原理 熱靜力型膜盒式蒸汽疏水閥的主要動作元件是金屬膜盒，內充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態，閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。有開溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。 三、進口膜盒式疏水閥尺寸圖
產品型號 | 公稱通徑（DN） | 連接方式 | 外形尺寸 | L | H1 | H2 | W | 螺紋式 | 15~20 | 螺紋 | 100 | 58 | 55 | 70 | 25 | 120 | 32~40 | 150 | 68 | 68 | 90 | 50 | 160 | 法蘭式 | 15~20 | 法蘭 | 150 | 58 | 55 | 70 | 25 | 160 | 32~50 | 法蘭 | 230 | 85 | 60 | 120 | 65~100 | 法蘭 | 310 | 120 | 95 | 150 | 立式 | 15~25 | （立式）螺紋 | 100 | | | 80 |
|
