一、進口直通隔膜閥產品概述 品牌：美國威盾VTON 進口直通式隔膜閥, Straight through diaphragm valve，也叫直通式隔膜閥，是指結構形式與閘閥相似，直通的閥體通道，利用膜片的上升和下壓來實現閥門的開啟和關閉，專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路的隔膜閥。 二、進口直通隔膜閥產品特點 1. 直通隔膜閥彈性密封的開閉件，確保沒有內漏； 2. 直通隔膜閥流線型的流道，使得壓力損失�。� 3. 直通隔膜閥沒有填料函，因此沒有外漏； 4. 直通隔膜閥閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕; 5. 直通隔膜閥隔膜可更換，維護費用低； 6. 直通隔膜閥襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。 三、進口直通隔膜閥技術參數 適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料) 壓力等級：PN(MPa) 0.6 1.0 1.6 襯里層：電火花檢測 試驗與檢驗按DIN標準 公稱壓力：PN(MPa) 閥體：PN×1.5 密封：PN×1.1 進口直通式隔膜閥結構特點：隔膜閥是一種特殊形式的截?cái)嚅y： 四、進口直通隔膜閥主要零件材料: 名稱 | 材料 | 閥體 | J型：灰鑄鐵/硬橡膠 W型：灰鑄鐵 | 閥蓋 /閥瓣/手輪 | 灰鑄鐵 | 隔膜 | 天然橡膠 | 閥桿 | 碳鋼 |

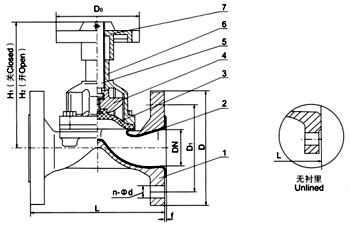

五、進口直通隔膜閥主要外形尺寸和連接尺寸 （mm）
公稱通徑 （DN） | 公稱壓力（MPa） | 工作壓力 （MPa） | L | D | D1 | Z-Φ | f | H1 | H2 | D0 | 重量 （Kg） | 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 90 | 99 | 75 | 2.5 | 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 103 | 75 | 3 | 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 85 | 4 | 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 120 | 6.5 | 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 156 | 120 | 7.5 | 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 120 | 10 | 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 | 16 | 80 | 254 | 200 | 160 | 8-18 | 2 | 198 | 273 | 230 | 23.5 | 100 | 305 | 220 | 180 | 8-18 | 2 | 266 | 320 | 280 | 34 | 125 | 356 | 250 | 210 | 8-18 | 3 | 319 | 386 | 280 | 44 | 150 | 406 | 285 | 240 | 8-22 | 3 | 380 | 453 | 368 | 67.5 | 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 506 | 626 | 400 | 141.5 | 250 | 635 | 395 | 350 | 12-22 | 3 | 598 | 734 | 500 | 229 | 300 | 0.4 | 749 | 445 | 400 | 12-22 | 3 | 698 | 778 | 560 | 321 | 350 | 749 | 505 | 460 | 16-22 | 3 | 723 | 883 | 560 | 360 | 采用標準 | 設計制造： BS5156結構長度：BS5156（短結構）法蘭：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6 |
|
